KNS6000 千兆网管型二层以太网交换机

产品特点:
■ 全面工作状态指示灯,提供各个端口的活动信号以及运行、告警信号指示;
■ 采用“前后面板显示,后面板接线”结构,适合电力行业使用;
■ 全面符合IEEE802.3和IEEE802.3u、IEEE 802.3z等标准,并支持VLAN(802.1Q)以及GMRP、SNTP等功能协议;
■ 提供丰富的QoS(802.1p)特性、灵活的用户业务安全特性,满足工业级以太网业务低时延抖动、高可靠性要求;
■ 提供多种网络冗余解决方案:支持STP(802.1D)、RSTP(802.1w)、MSTP(802.1s)网络协议,支持链路聚合功能;
■ 支持双电源模块冗余运行;提供告警空接点,提供电源模块告警和交换机告警功能;
■ 采用无风扇、低功耗设计,正常功耗不超过30W;整机更可达-40℃~+85℃的超宽工作温度范围。
■ 友好的菜单操作界面、支持中文、英文显示。

软件功能



交换功能

支持VLAN、GVRP

支持端口限速

支持端口聚合

支持端口流控

冗余技术

支持ERPS、

支持STP/RSTP

组播技术

支持IGMP v1/v2/v3 IGMP Snooping

支持GMRP,支持静态组播,



安全技术

支持IEEE 802.1x

支持用户分级

支持MAC地址绑定

服务质量管理

支持WRR队列调度

支持Qos设置

IP管理

支持DHCP server/relay/client



管理与维护

支持Console,Telnet,WEB管理方式
支持SNMPv1/v2
支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环告警
支持端口镜像、Syslog、LLDP、RTC



支持标准

太网标准

IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、
IEEE802.3ab-1000BaseTX、IEEE802.1ab、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、
IEEE802.1Q -VLAN Tagging、IEEE802.1s Multiple Spanning Tree Protocol、 IEEE802.1p -Class of Service、



换属性

优先级队列

8

VLAN数

4096

VLAN ID

1-4096

组播组数

256

MAC地址

16K

包转发率

9.5Mbps

交换延迟

<5&mu;s

接口

千兆接口

数量:4个

接口形式:SFP型光口(LC接口,单/多模可选)

接口速率:1000Base-LX(光口)

兆接口

数量:24

接口形式:RJ45百兆电口

接口速率:10/100M自适应电口

调试口

RS232,RJ45接口

电源端子

5.08mm间距插入式端子

继电器告警端子

5.08mm间距插入式端子,1A@24VDC

传输距离

双绞线

100m(标准CAT5/CAT5e线缆)

多模光纤

千兆多模:850nm,550m;      百兆多模:1310nm,2km

单模光纤

千兆单模:1310nm,20km;

百兆单模:1310nm,20/40km;1550nm,60/80km

LED指示灯

前面板指示灯

接口指示灯:LINK/ACT

系统运行指示灯:SYS

电源状态指示灯:PWR1;PWR2

告警指示灯:ALM

后面板指示灯

RJ45电口指示灯:LINK/ACT

光纤指示灯:LINK/ACT

电源指标

输入电压

AC/DC220V(85-264VAC/110-370VDC)

整机功耗

<30W@满载

过载保护

支持

冗余保护

支持

工作环境
工作温度

-40~70℃

存储温度

-40~85

相对湿度

5%~95%(无凝露)

机械结构

外壳

IP40防护等级,铝合金外壳

安装

19英寸1U机架式,支持前后出线安装

尺寸

482.6mm&times;44mm&times;315mm (W&times;H&times;D)

行业标准

EMC

EN61000-4-2(ESD),Level 4

EN61000-4-3(RS),Level 4

EN61000-4-4(EFT),Level 4

EN61000-4-5(Surge),Level 4

EN61000-4-6(CS),Level 4

EN61000-4-8,Level 5

冲击

IEC60068&ndash;2-27

自由落体

IEC60068-2-32

震动

IEC60068-2-6

质保

5年

认证

国网A级认证

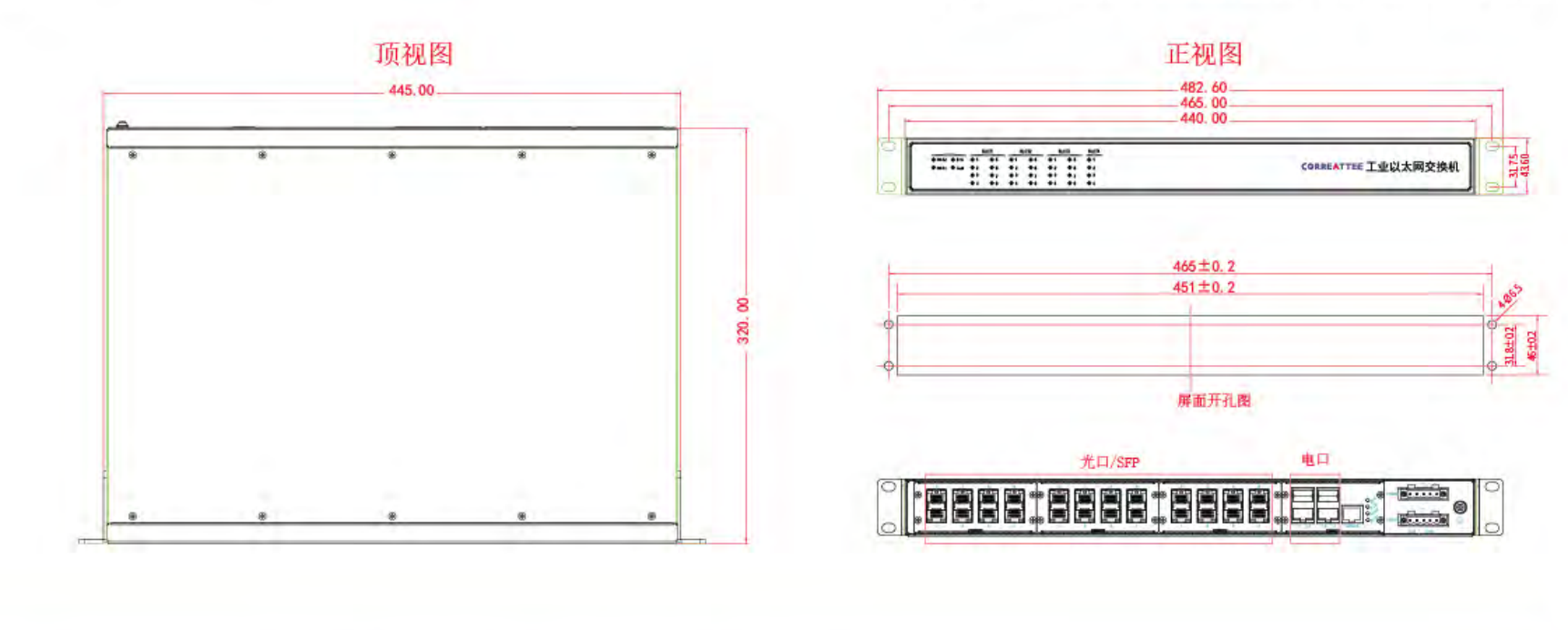

外形尺寸

订单信息

KNS6000-24GT-110/220ADC-P1

机架交换机,24 千兆电口,单电源,110/220V AC/DC 输入

KNS6000-24GMSP-110/220ADC-P2

机架交换机,24 千兆多模LC光口,双电源,110/220V AC/DC 输入

KNS6000-24GSSP-110/220ADC-P2

 机架交换机,24 千兆单模LC光口,双电源,110/220V AC/DC 输入

KNS6000-16GT8GMSP-110/220ADC-P2

机架交换机,16千兆电口8千兆多模LC光口,双电源,110/220V AC/DC 输入

KNS6000-8GT16GMSP-110/220ADC-P2

机架交换机,8千兆电口16千兆多模LC光口,双电源,110/220V AC/DC输入

KNS6000-20GT4GMSP-110/220ADC-P2

机架交换机,20千兆电口4千兆多模LC光口,双电源,110/220V AC/DC 输入

KNS6000-6GT18GMSP-110/220ADC-P2机架交换机,6千兆电口18千兆多模LC光口,双电源,110/220V AC/DC 输入
订单型号说明

表示千兆接口类型及传输距离

GT: 10/100/1000自适应千兆电口;

  • GSSP:千兆LC光口,单模1310nm,20km传输距离;

  • GMSP:千兆LC光口,多模850nm,500m传输距离;

  • 传输距离支持20/40/60/80km可选,光口支持单纤双向可选

  • 例如:24FMSP4GMSP,24 百兆LC光口 4千兆多模 LC 光口

F(表示百兆光口类型,后接接口类型及传输距离)

SC/FC/ST接口类型可选

传输距离支持0~80km可选

  • FT: 10/100/1000自适应百兆兆电口;

  • FSSP:百兆LC光口,单模1310nm,20km传输距离;

  • FMSP:百兆LC光口,多模1310nm,500m传输距离;

  • FSST:百兆ST光口,单模1310nm,20km传输距离;

  • FMST:百兆ST光口,多模1310nm,500m传输距离;

  • 传输距离支持20/40/60/80km可选,光口支持单纤双向可选

  • 例如:24FMSP4GMSP,24 百兆LC光口 4千兆多模 LC 光口
