KNS3000 百兆网管型二层工业以太网交换机

产品特点：
■ 全面工作状态指示灯，提供各个端口的活动信号以及运行、告警信号指示；
■ 同时支持“后面板接线”和“前面板接线”的安装方式，适合电力等各个行业使用；
■ 全面符合IEEE802.3和IEEE802.3u、IEEE 802.3z等标准，并支持VLAN（802.1Q）、SNTP等功能协议；
■ 提供丰富的QoS（802.1p）特性、灵活的用户业务安全特性，满足工业级以太网业务低时延抖动、高可靠性要求；
■ 提供多种网络冗余解决方案：支持STP（802.1D）、RSTP（802.1w）网络协议；
■ 支持双电源模块冗余运行；提供告警空接点，提供电源模块告警和交换机告警功能；
■ 采用无风扇、低功耗设计，正常功耗不超过25W；整机更可达-40℃～+85℃的超宽工作温度范围。
■ 友好的菜单操作界面、支持中文、英文显示。
产品概述 订购信息

软件功能



交换功能

支持VLAN、GVRP

支持端口限速

支持端口聚合

支持端口流控

冗余技术

支持ERPS

支持STP/RSTP

组播技术

支持IGMP v1/v2/v3， IGMP Snooping

支持GMRP，支持静态组播，



安全技术

支持IEEE 802.1x

支持用户分级

支持MAC地址绑定

服务质量管理

支持WRR队列调度

支持Qos设置

IP管理

支持DHCP server/relay/client



管理与维护

支持Console，Telnet，WEB管理方式
支持SNMPv1/v2
支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警
支持端口镜像、Syslog、LLDP、RTC



性能参数

技术标准

以太网标准

IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、
IEEE802.3ab-1000BaseTX、IEEE802.1ab、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、
IEEE802.1Q -VLAN Tagging、IEEE802.1s Multiple Spanning Tree Protocol、 IEEE802.1p -Class of Service、
GVRP、ERPS、DHCP、CLI、Qos、LACP、LLDP、IGMP、PIM、
SNMP、SNTP、SSH

交换属性

优先级队列

8

VLAN数

4095

VLAN ID

1-4095

组播组数

256

MAC地址

16K

包转发率

9.5Mbps

交换延迟

<5&mu;s

接口

千兆接口

数量：4个

接口形式：SFP型光口（LC接口，单/多模可选）

接口速率：1000Base-LX（光口)

百兆接口

数量：24个

接口形式：RJ45百兆电口

接口速率：10/100M自适应电口

调试口

RS232，RJ45接口

电源端子

5.08mm间距插入式端子

继电器告警端子

5.08mm间距插入式端子，1A@24VDC

传输距离

双绞线

100m（标准CAT5/CAT5e线缆）

多模光纤

千兆多模：1310nm，550m；      百兆多模：1310nm，2km

单模光纤

千兆单模：1310nm，20km；

百兆单模：1310nm，20/40km；1550nm，60/80km

LED指示灯

前面板指示灯

接口指示灯：LINK/ACT

系统运行指示灯：SYS

电源状态指示灯：PWR1；PWR2

告警指示灯：ALM

后面板指示灯

RJ45电口指示灯：LINK/ACT

光纤指示灯：LINK/ACT

电源指标

输入电压

AC/DC 110/220V 全兼容；输入范围：AC 85V-264V DC 88V-300V

整机功耗

＜25W

过载保护

支持

冗余保护

支持

工作环境
工作温度

-40℃~70℃

存储温度

-40℃~85℃

相对湿度

5%~95%（无凝露）

机械结构

外壳

IP40防护等级，铝合金外壳

安装

19英寸1U机架式，支持前后出线安装

尺寸

440mm*320mm*44mm 标准19英寸1U

行业标准

EMC

EN61000-4-2（ESD），Level 4

EN61000-4-3（RS），Level 4

EN61000-4-4（EFT），Level 4

EN61000-4-5（Surge），Level 4

EN61000-4-6（CS），Level 4

EN61000-4-8，Level 5

冲击

IEC60068&ndash;2-27

自由落体

IEC60068-2-32

震动

IEC60068-2-6

质保

保修期

5年

认证

国网A级认证

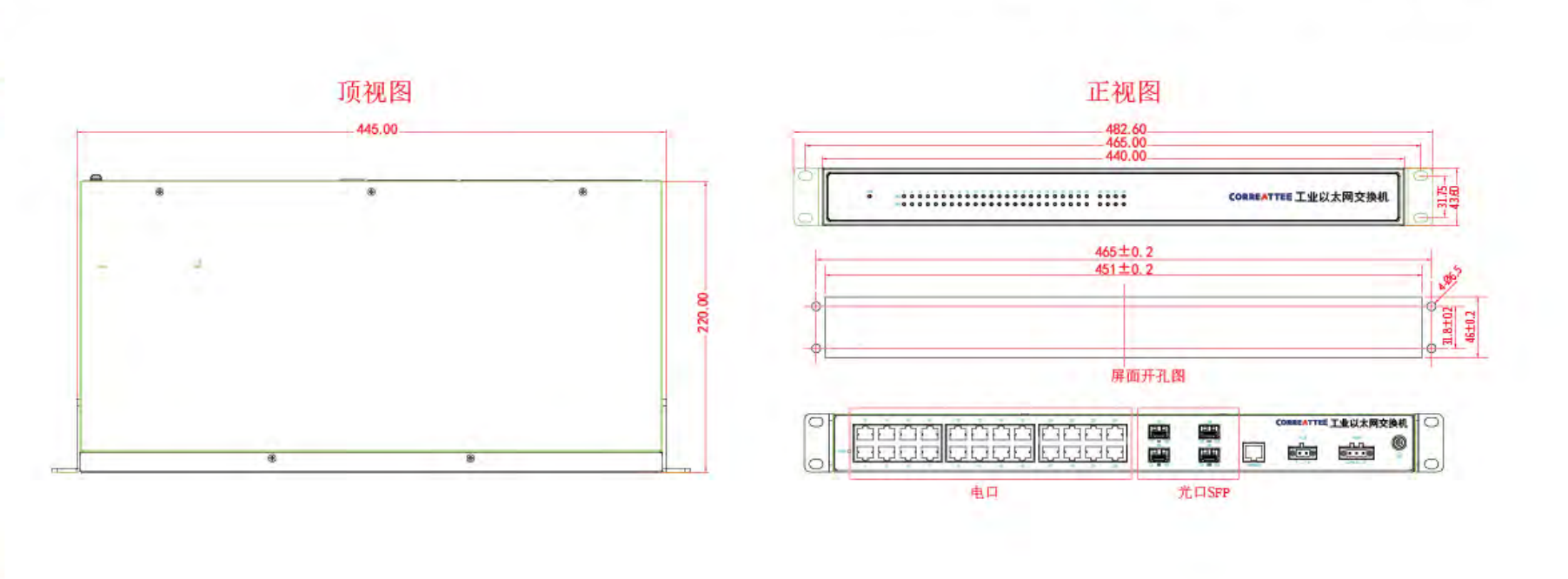

外形尺寸

订单信息

KNS3000-24FT-110/220ADC-P1

机架交换机，24 百兆电口，单电源，110/220V AC/DC 输入

KNS3000-24FT2FMSP-110/220ADC-P2

机架交换机，24 百兆电口2百兆多模LC光口，双电源，110/220V AC/DC 输入

KNS3000-24FT2FSSP-110/220ADC-P1

机架交换机，24 百兆电口2百兆单模LC光口，单电源，110/220V AC/DC 输入

KNS3000-24FT4FMSP-110/220ADC-P1

机架交换机，24 百兆电口4百兆多模LC光口，单电源，110/220V AC/DC 输入

KNS3000-24FT4FSSP-110/220ADC-P1

机架交换机，24 百兆电口4百兆单模LC光口，单电源，110/220V AC/DC 输入

KNS3000-24FT2GMSP-110/220ADC-P2

机架交换机，24 百兆电口2千兆多模LC光口，双电源，110/220V AC/DC 输入

KNS3000-24FT4GMSP-110/220ADC-P2 机架交换机，24 百兆电口4千兆多模LC光口，双电源，110/220V AC/DC 输入
KNS3000-24FT2GSSP-110/220ADC-P1机架交换机，24 百兆电口2千兆单模LC光口，单电源，110/220V AC/DC 输入
KNS3000-24FT4GSSP-110/220ADC-P1机架交换机，24 百兆电口4千兆单模LC光口，单电源，110/220V AC/DC 输入
KNS3000-24FT2GT2GMSP-110/220ADC-P2机架交换机，24百兆电口2千兆电口2千兆多模LC光口，双电源，110/220V AC/DC 输入
KNS3000-24FT4GT-110/220ADC-P2机架交换机，24 百兆电口4千兆电口，双电源，110/220V AC/DC 输入
订单型号说明

G表示千兆接口类型及传输距离

  • GT： 10/100/1000自适应千兆电口；

    • GSSP：千兆LC光口，单模1310nm,20km传输距离；

    • GMSP：千兆LC光口，多模850nm,500m传输距离；

    • 传输距离支持20/40/60/80km可选，光口支持单纤双向可选；

    • 例如：24FT2GT2GMSP-P2,24 百兆电口 2千兆电口 2千兆多模 LC 光口

F（表示百兆光口类型，后接接口类型及传输距离）

SC/FC/ST接口类型可选

传输距离支持0~80km可选

  • FT： 10/100/1000自适应百兆兆电口；

  • FSSP：百兆LC光口，单模1310nm,20km传输距离；

  • FMSP：百兆LC光口，多模1310nm,500m传输距离；

  • FSST：百兆ST光口，单模1310nm,20km传输距离；

  • FMST：百兆ST光口，多模1310nm,500m传输距离；

  • 传输距离支持20/40/60/80km可选，光口支持单纤双向可选；

  • 例如：24FT2GT2GMSP-P2,24 百兆电口 2千兆电口 2千兆多模 LC 光口
